BS350 Round Tube End Plate Triangular Bolt-Connected Aluminum Truss + Custom Curved Truss

Views: 12     Author: Site Editor     Publish Time: 2026-08-03      Origin: Site

Inquire

facebook sharing button
line sharing button
pinterest sharing button
twitter sharing button
linkedin sharing button
whatsapp sharing button
wechat sharing button
sharethis sharing button
BS350 Round Tube End Plate Triangular Bolt-Connected Aluminum Truss + Custom Curved Truss

Drawing Name

BS350 Round Tube End Plate Triangular Bolt-Connected Aluminum Truss + Custom Curved Truss

Drawing File Reference

Drawing Index

Drawing Index

Configuration

Radius / Length

BT35

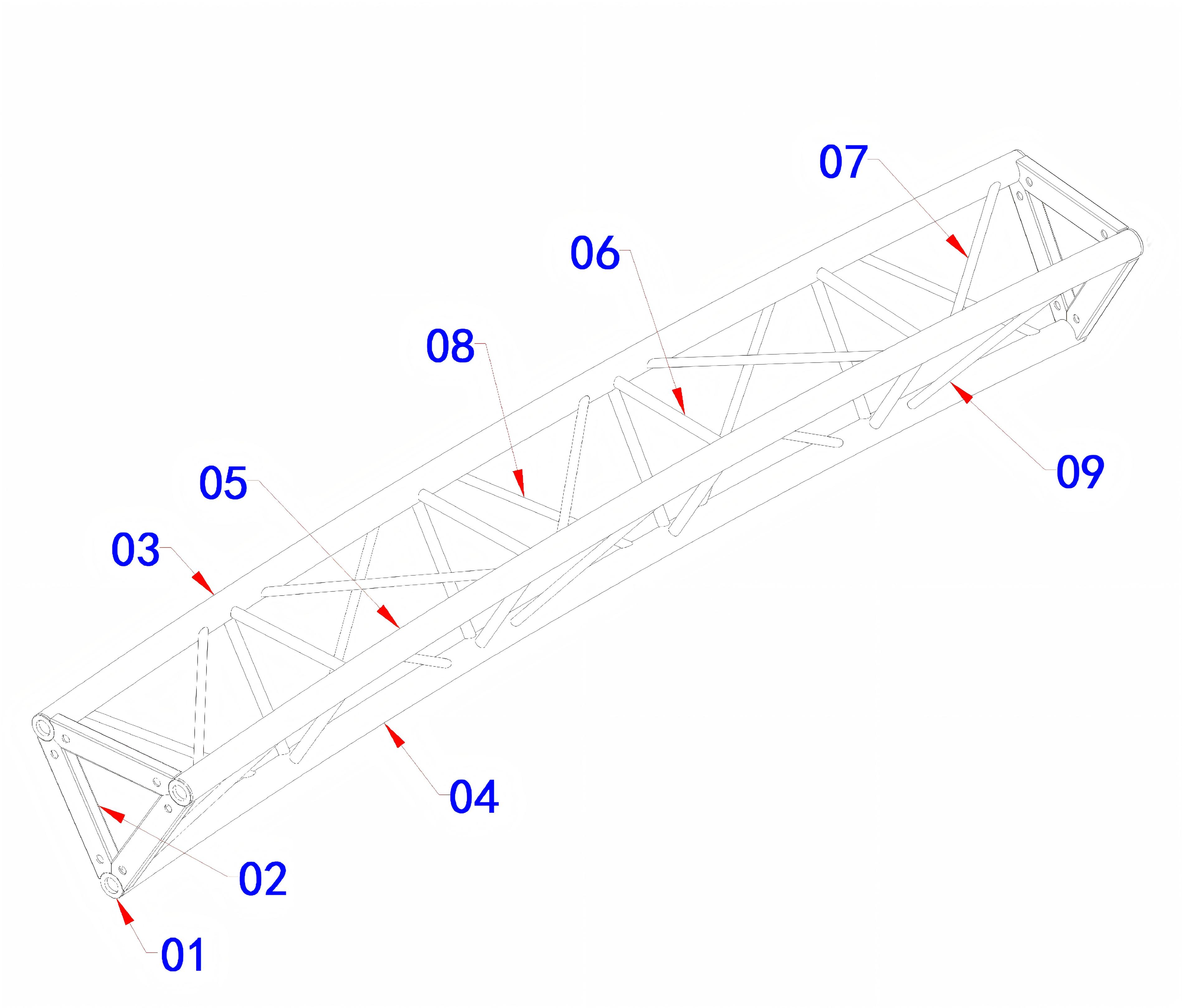

Custom Curved Triangular Bolt-Connected Truss

R3.057m

BT35

Custom Curved Triangular Bolt-Connected Truss

R7.412m

BT35

Custom Curved Triangular Bolt-Connected Truss

R12.269m

BT35

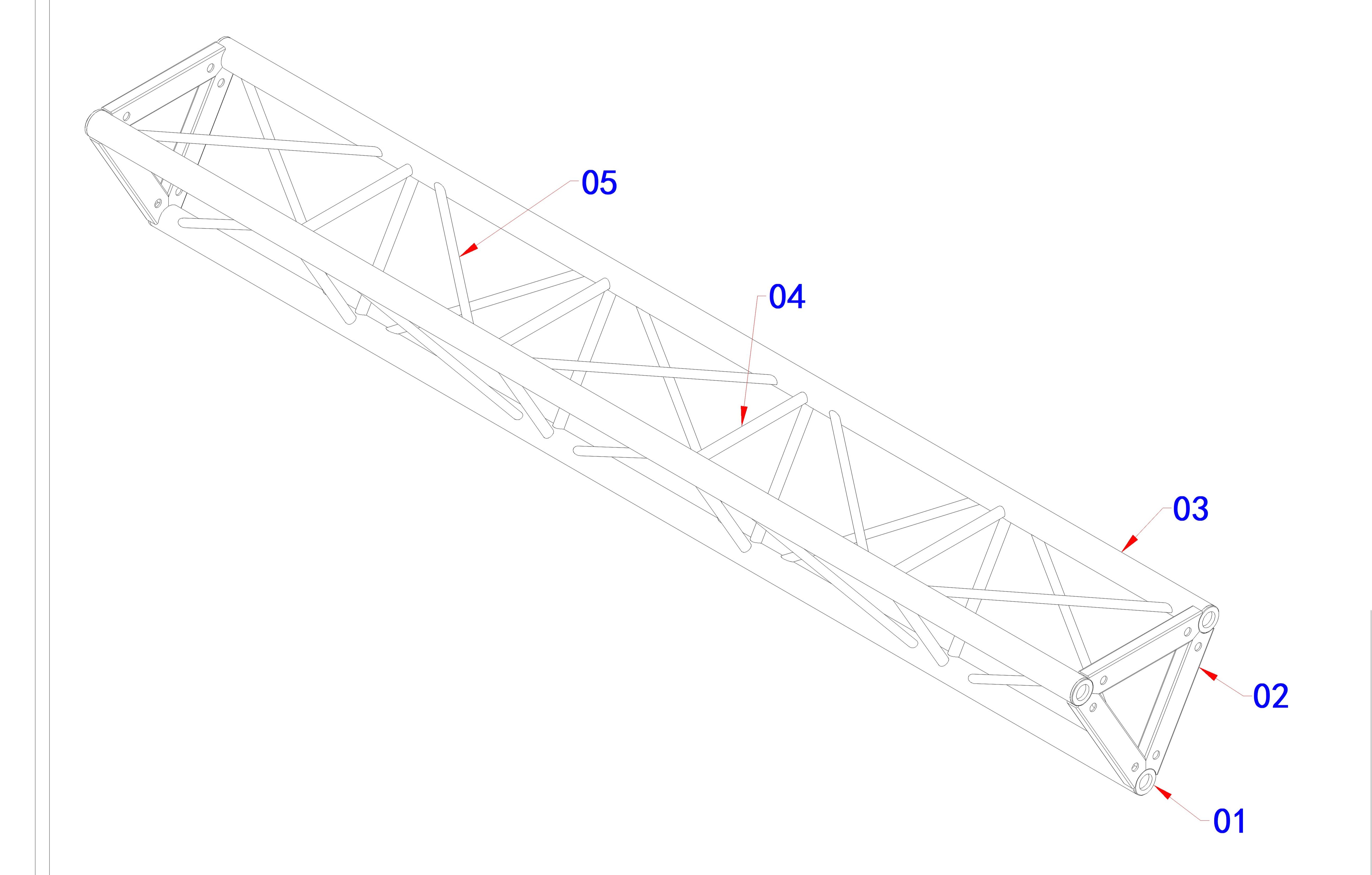

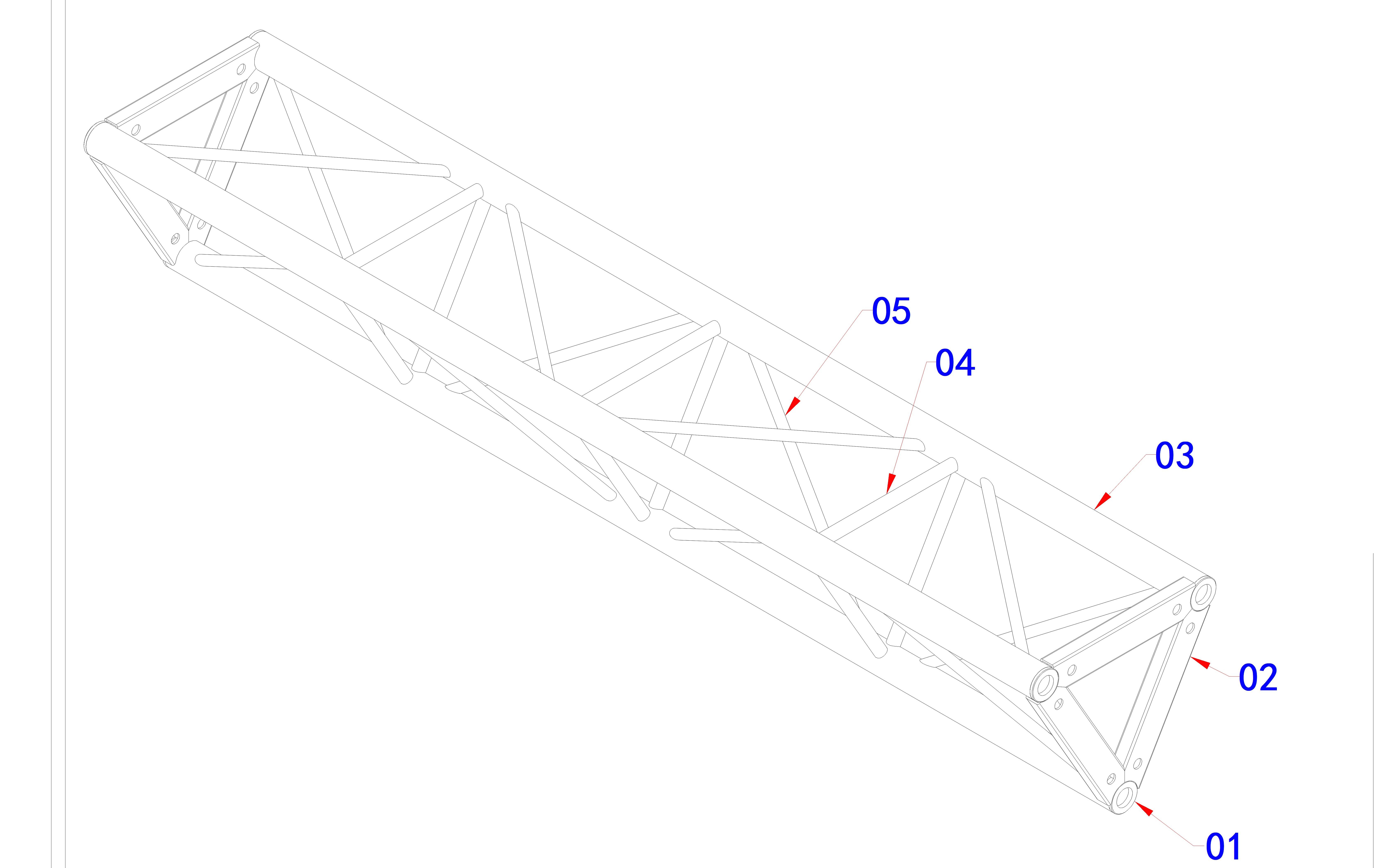

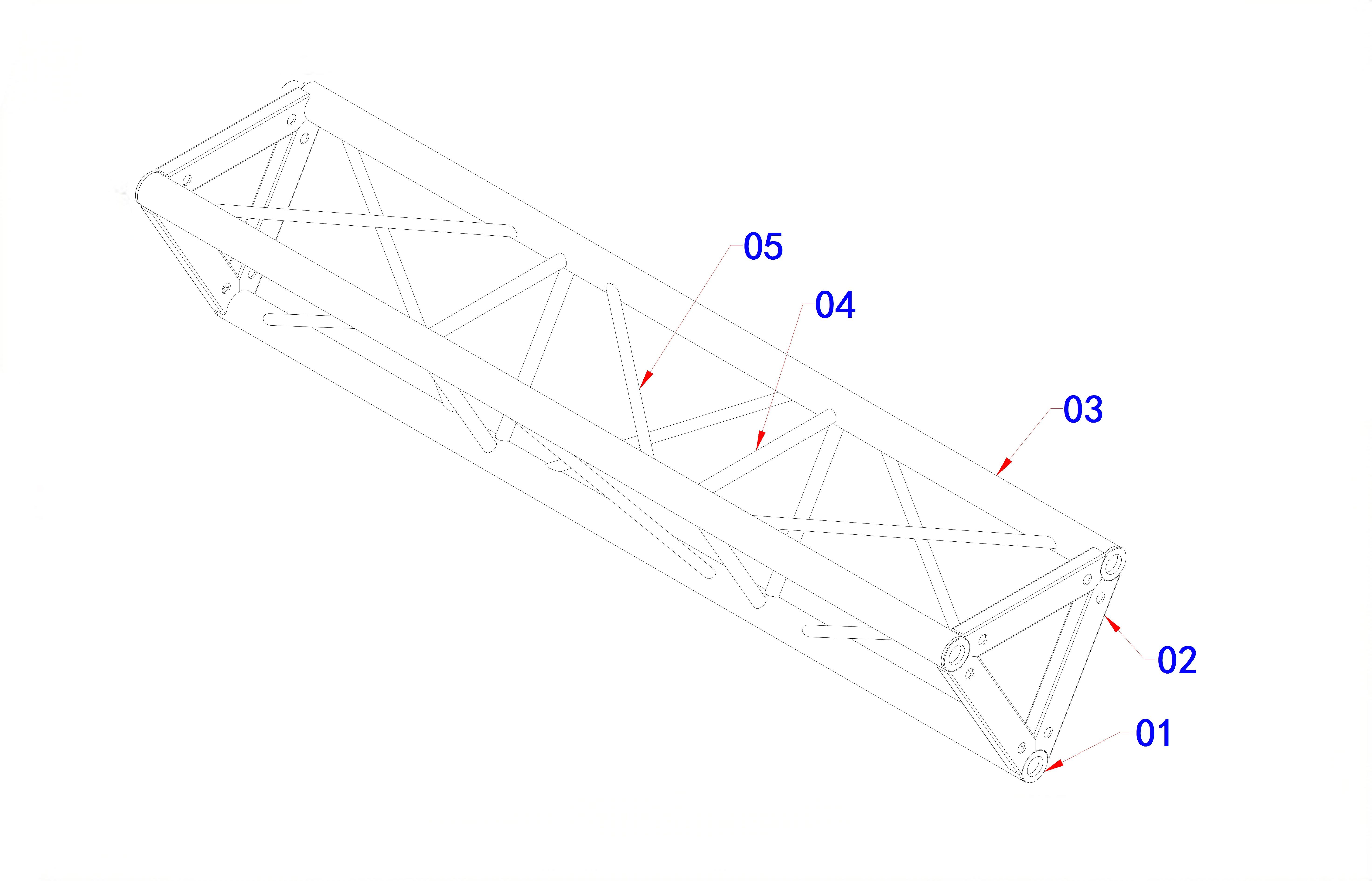

Custom Triangular Bolt-Connected Truss

1.548m

BT35

Custom Triangular Bolt-Connected Truss

1.804m

BT35

Custom Triangular Bolt-Connected Truss

2.118m

BT35

Custom Triangular Bolt-Connected Truss

2.350m

Drawing Information

Item

Details

Drawing Series

BS350 Round Tube End Plate Triangular Bolt-Connected Aluminum Truss

Structure Type

Outdoor Roof Truss Structure / Custom Curved Aluminum Truss

Application

Outdoor Canopy Structures, Custom Curved Roof Truss, Event Roof Framework

Cross Section

Triangular Profile 350mm × 350mm × 350mm

Main Tube

50mm Aluminum Round Tube

Shape Options

Straight Sections and Custom Radius Curved Sections

Radius Options

R3.057m / R7.412m / R12.269m

Length Options

1.548m / 1.804m / 2.118m / 2.350m

Environment

Outdoor Roof Truss Systems and Custom Curved Structures

Material

Aluminum Alloy

Connection System

Bolt Connection with End Plates

Drawing Type

2D CAD Drawing

Design Purpose

Outdoor truss structural components and customized curved roof structures

Related Products

Standard Lighting Truss Systems and Outdoor Roof Structures


BS350 Triangular Bolt-Connected Truss Overview

The BS350 aluminum triangular bolt-connected truss system is designed for outdoor roof structures, canopy frameworks, and customized curved aluminum truss applications.

With a 350mm triangular profile and 50mm round tube main chords, this structure provides a balance between lightweight construction and structural stability.

The modular bolt-connected design allows straight and curved sections to be manufactured according to different project requirements, making it suitable for customized outdoor event structures.

Main Features

1. Triangular Structural Design

The triangular geometry provides:

  • Improved torsional stability;

  • Efficient load distribution;

  • Lightweight structural performance;

  • Suitable shape for curved roof applications.

2. Custom Curved Fabrication

BS350 can be manufactured into different curved configurations according to project requirements.

Available radius examples:

  • R3.057m;

  • R7.412m;

  • R12.269m.

This allows the system to be used for:

  • Curved event roofs;

  • Canopy structures;

  • Architectural aluminum frameworks.

3. Bolt Connection System

The end plate bolt connection provides:

  • Easy transportation;

  • Fast assembly;

  • Flexible configuration;

  • Convenient maintenance.

Structural Components

Component

Description

Main Chords

50mm aluminum round tubes forming the triangular frame

Cross Bracing

Internal diagonal members improving structural rigidity

End Plates

Connection plates for modular assembly

Curved Sections

Customized bending/fabrication according to required radius

Bolt System

Mechanical connection between truss sections

Available Specifications

Model

Profile Size

Shape

Radius / Length

Material

BT35-R3.057

350mm × 350mm × 350mm

Curved Triangular Truss

R3.057m

Aluminum Alloy

BT35-R7.412

350mm × 350mm × 350mm

Curved Triangular Truss

R7.412m

Aluminum Alloy

BT35-R12.269

350mm × 350mm × 350mm

Curved Triangular Truss

R12.269m

Aluminum Alloy

BT35-1.548

350mm × 350mm × 350mm

Straight Triangular Truss

1.548m

Aluminum Alloy

BT35-1.804

350mm × 350mm × 350mm

Straight Triangular Truss

1.804m

Aluminum Alloy

BT35-2.118

350mm × 350mm × 350mm

Straight Triangular Truss

2.118m

Aluminum Alloy

BT35-2.350

350mm × 350mm × 350mm

Straight Triangular Truss

2.350m

Aluminum Alloy

Application


Outdoor Roof Structures

BS350 is suitable for:

  • Temporary event roof structures;

  • Outdoor canopy systems;

  • Festival and exhibition structures;

  • Curved aluminum roof frameworks.

Related:

Outdoor Stage Roof Systems

Custom Curved Aluminum Structures

The curved truss design can be used for:

  • Architectural curved frameworks;

  • Decorative aluminum structures;

  • Customized event structures.

Related:

Custom Stage Production

Connection System

The BS350 system adopts a round tube end plate bolt connection method.

Advantages:

Modular Assembly

Different lengths and curved sections can be combined according to project design.

Transportation Efficiency

Bolt-connected components can be separated for easier shipping and storage.

Custom Engineering

Radius, length and configuration can be customized according to structural requirements.

Engineering Considerations

For outdoor roof structures, final design should consider:

  • Overall span;

  • Roof covering material;

  • Wind load requirements;

  • Support positions;

  • Installation environment.

For large outdoor structures, engineering verification may be required according to local regulations.

Related:

Engineering Solution

Related Products

BS350 curved triangular truss can be combined with:

  • Standard Lighting Truss Systems;

  • Outdoor Roof Truss Systems;

  • Custom Aluminum Structures;

  • Event Canopy Frameworks;

  • Exhibition Structures.

Related:

Connection Material System


FAQ

1. What is BS350 aluminum truss used for?

BS350 triangular aluminum truss is mainly designed for outdoor roof structures, canopy systems and customized curved aluminum frameworks.

2. What is the size of BS350 truss?

BS350 has a triangular profile with approximately 350mm width × 350mm height, using 50mm aluminum round tube as the main chord.

3. Can BS350 truss be made into curved shapes?

Yes. BS350 can be customized with different bending radiuses according to project requirements, including R3.057m, R7.412m and R12.269m.

4. What connection system does BS350 use?

BS350 uses an end plate bolt connection system, allowing easy installation and dismantling.

5. Is BS350 suitable for outdoor roof structures?

Yes. BS350 is suitable for outdoor roof and canopy applications. However, final design should consider wind conditions, roof materials and structural requirements.

Design Notice

The drawings represent standard BS350 triangular bolt-connected truss configurations and customized curved truss examples.

Actual structural performance depends on project dimensions, environmental conditions, loading requirements and installation methods.
